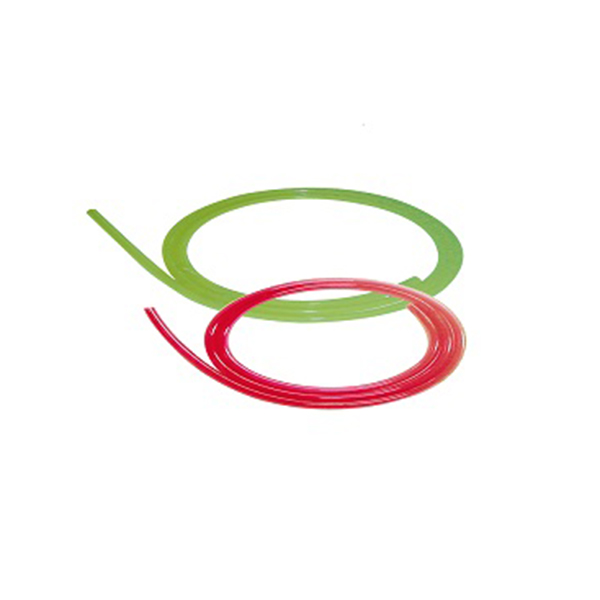

สายลมซอฟไนล่อน Soft Nylon Tubing TS Series
หมวดหมู่สินค้า : สายลมSoft Nylon TU, TS, PA11, PA12
แบรนด์สินค้า : SMC
รายการสี
- ดำ (B)
- สีขาว (W)
- แดง (R)
- ฟ้า (BU)
- เหลือง (Y)
- เขียว (G)
รายละเอียด
CODE | CODE | CODE | CODE |
TS0425B-20 | TS0425Y-20 | TU0212B-100 | TU0425Y-100 |
TS0604B-20 | TS0604Y-20 | TU0425B-100 | TU0604Y-100 |
TS0806B-20 | TS0806Y-20 | TU0604B-100 | TU0805Y-100 |
TS1075B-20 | TS1075Y-20 | TU0805B-100 | TU1065Y-100 |
TS1209B-20 | TS1209Y-20 | TU1065B-100 | TU1208Y-100 |
TS1612B-20 | TS1612Y-20 | TU1208B-100 | TU0425G-100 |
TS0425W-20 | TS0425G-20 | TU0212W-100 | TU0604G-100 |
TS0604W-20 | TS0604G-20 | TU0425W-100 | TU0805G-100 |
TS0806W-20 | TS0805G-20 | TU0604W-100 | TU1065G-100 |
TS1075W-20 | TS1065G-20 | TU0805W-100 | TU1208G-100 |
TS1209W-20 | TS1208G-20 | TU1065W-100 | |
TS1612W-20 | TS1612G-20 | TU1208W-100 | |
TS0425R-20 | TU0212W-100 | ||
TS0604R-20 | TU0425R-100 | ||
TS0806R-20 | TU0604R-100 | ||
TS1075R-20 | TU0805R-100 | ||
TS1209R-20 | TU1065R-100 | ||
TS1612R-20 | TU1208R-100 | ||
TS0425BU-20 | TU0212R-100 | ||
TS0604BU-20 | TU0425BU-100 | ||
TS0806BU-20 | TU0604BU-100 | ||
TS1075BU-20 | TU0805BU-100 | ||
TS1209BU-20 | TU1065BU-100 | ||
TS1612BU-20 | TU1208BU-100 |
ของไหล | อากาศ / น้ำ หมายเหตุ 1) | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
แรงดันใช้งานสูงสุด mpa note 2) | 20 ° C หรือน้อยกว่า | 2.0 | 1.7 | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 |
40°C | 1.4 | 1.2 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | |
60°C | 1.0 | 0.85 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | |
80°C | 0.8 | 0.65 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
100°C | 0.6 | 0.45 | 0.35 | 0.35 | 0.35 | 0.4 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | |
อุปกรณ์ที่ใช้บังคับ หมายเหตุ 2) หมายเหตุ 3) | อุปกรณ์ One-touch, ฟิตติ้ง เม็ดมีด , ฟิตติ้งตนเองจัดตำแหน่ง, อุปกรณ์ มิเนียเจอร์/เบรคเกอร์ขนาดเล็ก | |||||||||||
รัศมีความโค้งต่ำสุด มม หมายเหตุ 4) |
รัศมีความโค้งต่ำสุด | 15 | 23 | 45 | 55 | 65 | 90 | 18 | 27 | 30 | 55 | 65 |
สายยาง รัศมีโค้งใกล้ (ค่าอ้างอิง) | 12 | 17 | 34 | 42 | 50 | 70 | 12 | 15 | 23 | 42 | 50 | |
หมายเหตุ อุณหภูมิใช้งาน 2) | -40 ถึง + 100 ° C น้ำ: 0 ถึง + 50 ° C (ไม่มีการแช่แข็ง) | |||||||||||
วัสดุ | ไนล่อน 12 |
